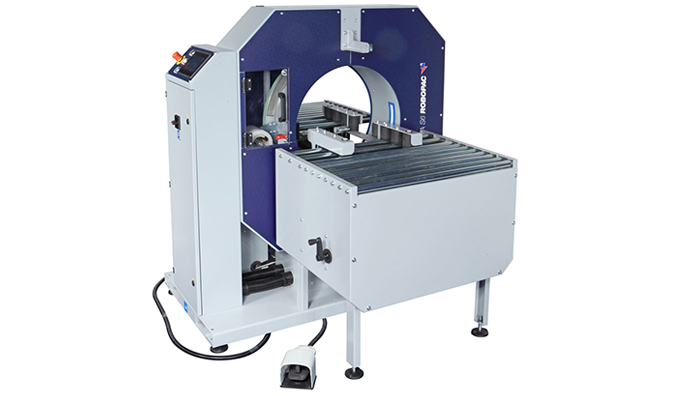

Avvolgitrice orbitale orizzontale a spirale con pellicola estensibile per prodotti semi-lavorati
Studiata appositamente per confezionare prodotti di varie dimensioni in abbinamento al supporto in cartone permette di :
Ciclo di lavoro
L’operatore posiziona il supporto in cartone e il prodotto da confezionare , avvia il ciclo tramite il pedale facendo avanzare il prodotto in modo completamente automatico tramite i rulli motorizzati. L’avvolgimento, aggancio e taglio film sono automatiche
Pannello di Controllo
Il pannello di controllo con schermo Touch screen a colori ,permette di creare programmi in modo semplice ed immediato, è dotato di una memoria maggiore per registrare fino a otto programmi diversi di avvolgimento.
Gruppo di traino avanzamento prodotto
Convogliatore a rulli verticali motorizzati, regolabili manualmente in larghezza
Gruppo portabobina
Il gruppo porta bobina, con rullo di rinvio a frenatura diretta, registrabile in continuo, facilita al massimo il caricamento della bobina e l’inserimento del film. Il mandrino è dotato di sistema di bloccaggio e di sgancio rapido della bobina
Gruppo Pinza e taglio
Il sistema automatico di pinza e taglio a doppio stelo ad alta affidabilità, consente un totale automatismo del processo di avvolgimento
Optional – Accessori
Gruppo pezzi corti
Gruppo saldatore coda-film
Convogliatore a rulli verticali motorizzati, autocentranti
Quadro elettrico separato per implementazione linea
Dispositivo R-Connect
R-Connect è un modulo di controllo e inter-connessione opzionale installabile su COMPACTA SPR
R-Connect è un sistema di raccolta, elaborazione ed archiviazione di una grande quantità di dati provenienti dalle macchine installate.
Attraverso un portale dedicato ad accesso controllato, raggiungibile da PC o da qualsiasi device portatile, ci si può connettere a tutte le macchine dotate del sistema
R-Connect e monitorare 24/7 le loro performance. R-connect permette anche di apportare miglioramenti ai cicli macchina e fornire assistenza remota con collegamento diretto al Service Around Pack con possibilità di aprire ticket di intervento.
Il sistema è altresì impostato per generare in maniera automatica segnalazioni in caso di problemi o manutenzione programmata.
R-Connect permette anche il controllo e la gestione delle flotte, per chi abbia più avvolgitrici. All’interno delle varie sezioni del portale, riferito a ciascuna macchina, si possono trovare le versioni aggiornate dei manuali, degli schemi elettrici e pneumatici, le statistiche di funzionamento.
Grazie ad R-Connect si possono ottenere:
Caratteristiche tecniche | Compacta SPR 6 |
Diametro anello | 600 mm |
Gruppo rotazione ralla | A cinghia |
Velocità rotazione max | 120/rpm |
Gruppo pinza e taglio film | Automatico pneumatico |
Avanzamento prodotto | Rulli motorizzati verticali |
Velocità avanzamento prodotto | 5÷13 mt/min |
Lettura ingresso prodotto | Fotocellula a riflessione |
Gruppo porta bobina | frizionato a freno meccanico |
Pannello operatore | Touch Pannel colori |
Pressione pneumatica e consumo | 6 bar / 1,8 NL/ciclo |
Tensione alimentazione | 400 V 3 Ph 50/60 Hz |
Potenza installata | 1,5 kW |
Caratteristiche tecniche film | film polietilene estensibile |
Altezza bobina | 125 mm |
Diametro max bobina | 300 mm. |
Spessore film | 17÷35 µm |
Diametro interno bobina | Ø 76 mm. |
Peso max bobina | 8 Kg. |
