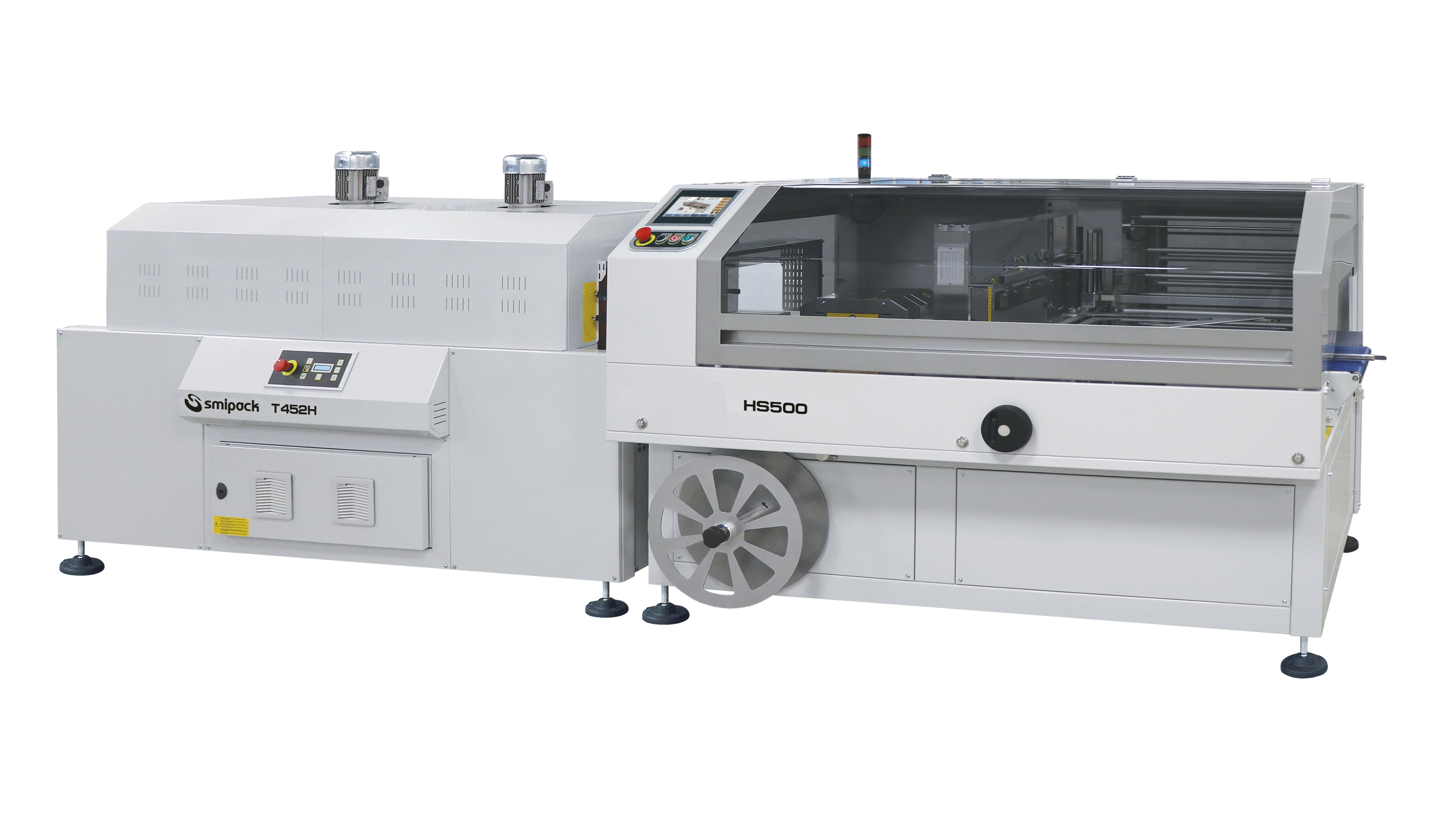

CONFEZIONATRICE AUTOMATICA IN CONTINUO HS 500

Confezionatrice Automatiche in continuo HS500E – HS500
Le confezionatrici automatiche della serie *HS * si caratterizzano per il sistema di saldatura in continuo con l’eccellente rapporto qualità prezzo e per la propria modularità.
Tutti i modelli di questa gamma, infatti, possono essere forniti con e senza tunnel di termoretrazione.
La serie *HS * è utilizzabile con polietilene e poliolefina monopiega ed è adatta a soddisfare produzioni fino da 4200 a 6000 pacchi/ora.

Principio Funzionamento: Il nastro di alimentazione motorizzato trasporta i prodotti nel film monopiega, le fotocellule rilevano la presenza del prodotto determinando l’inizio ciclo. L’alimentazione, lo sbobinamento del film, la saldatura, lo scarico del prodotto avvolto sono completamente automatici

Versioni disponibili
HS500E           fino a 4200 pp/h      versione a 2 nastri
HS500             fino a 6000 pp/h      versione a 2 nastri motori brushless

Caratteristiche Tecniche Generali
Confezionatrice in continuo con 2 tappeti
Ciclo di lavoro intermittente
Barra trasversale dotata di lama saldante trattata PTFE controllata da Inverter e Encoder
Sistema di saldatura laterale per frizione a lama calda
Pannello di comando LCD grafico 4,3” ( versione HS500E)
Sistema di controllo dotato di Interfaccia operatore tramite Panel Pc e monitor Touch screen a colori 7”pollici wide ( versione HS500)
PLC
Sezione di potenza e di controllo composta da:
Inverter per ogni motore
moduli di comando IN/OUT (ingresso/uscita) a 16 ingressi/uscite digitali
moduli di comando ingressi analogici
moduli di controllo lettura termocoppie
controllo elettronico tensione film
regolazione altezza barra trasversale
doppia regolazione della temperatura di saldatura, sia sul saldatore longitudinale che su quello trasversale
regolazione tempo di saldatura
possibilità di confezionare pacchi singoli o gruppi di prodotti
velocità nastri trasporto regolabile elettronicamente
statistiche di processo
Dispositivo avvicinamento tappeti incluso
Sistema motorizzato di centratura della saldatura
20 programmi memorizzabili
Nastro d’ingresso svincolato dalle squadre per facilitare l’inserimento del film
Sistemi per la guida e la diminuzione della tensione del film posti prima della barra trasversale e del saldatore longitudinale
Dispositivo di movimentazione laterale del saldatore longitudinale
Pulsante di emergenza
Ridotto consumo energetico
Conformità normative CE

Optional – Accessori
Nastro di ingresso maggiorato di 500 mm
Barra trasversale per polietilene



Caratteristiche tecniche HS500E – HS500
Barra saldante trasversale 500 mm
Gruppo saldatore longitudinale In continuo
Massima altezza pacco 200 mm
Produzione media oraria pph 4200/HS500E – 6000/HS500
Alimentazione elettrica 220-380 V mono/trifase 50 Hz
Potenza elettrica Watt 2330 W – 2500 W
Pressione e Consumo aria compressa 6 bar / 0,6 Nl/p
Velocità regolazione nastri HS500E Da 10 a 30 m/min
Velocità regolazione nastri HS500 Da 11 a 45 m/min
Dimensione massima bobina film 600 X ø 300 mm
Dimensione macchina 2180 X 1545 h 1505-1665 mm
Peso netto macchina 715 – 730 Kg
Caratteristiche Film termoretraibile
Materiale poliolefine, polietilene
Film utilizzabili di tipo tecnico o per alimenti
Spessore da 10 a 30 µ
Optional – Accessori
Barra saldante polietilene Max 60 my
Nastro ingresso maggiorato 500 mm
