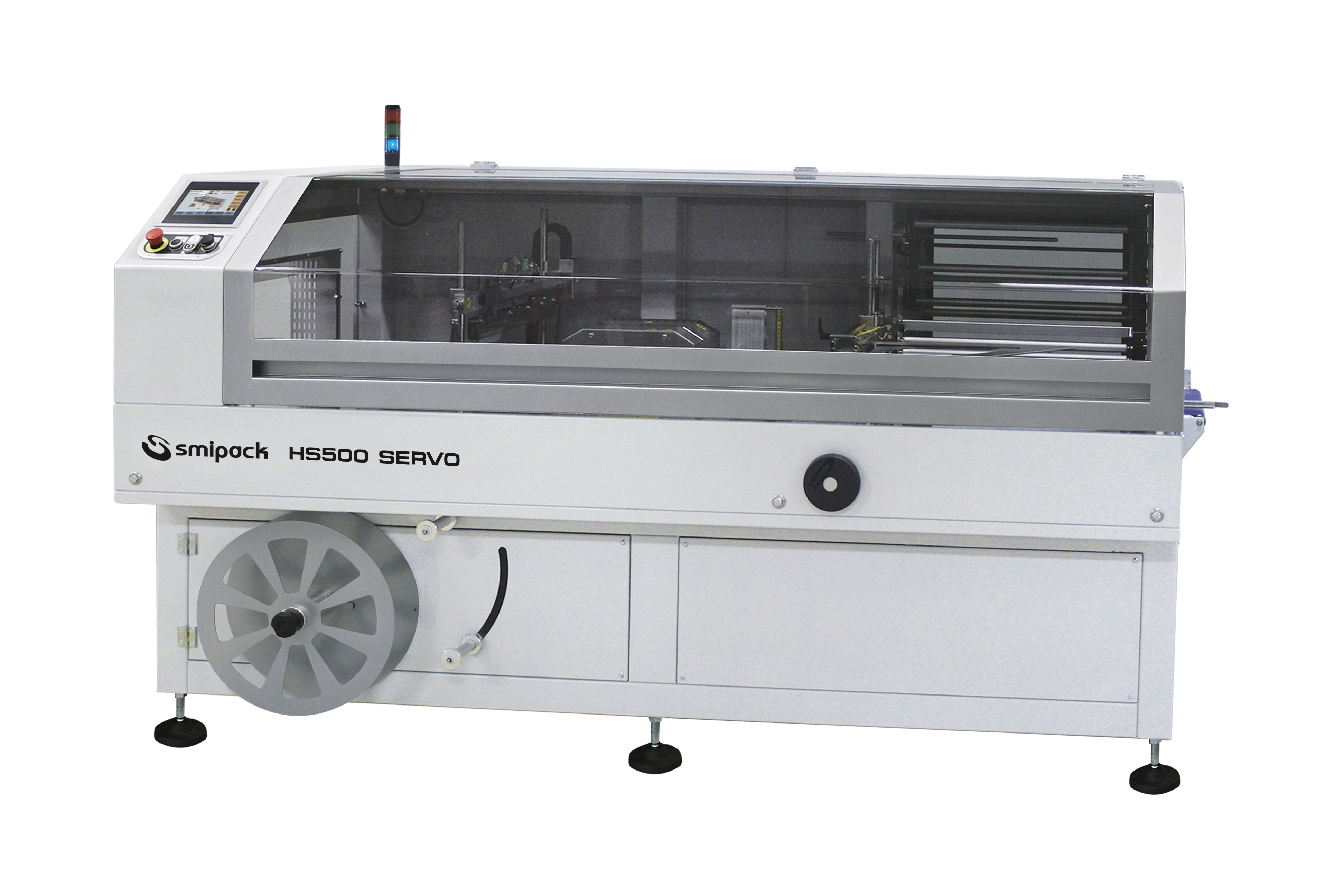

Confezionatrice automatica alta cadenza con sistema di saldatura in continuo a 3 tappeti gestiti da servomotore brushless.Eccellente rapporto qualità prezzo e modularità,infatti, può essere fornita con e senza tunnel di termoretrazione.Completamente elettrica è utilizzabile con polietilene e poliolefina monopiega ed è adatta a soddisfare produzioni fino da 7200 pacchi/ora

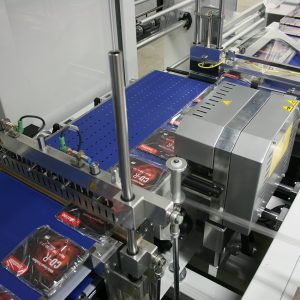

Principio Funzionamento:Il nastro di alimentazione motorizzato trasporta i prodotti nel film monopiega,le fotocellule rilevano la presenza del prodotto determinando l’inizio ciclo.L’alimentazione,lo sbobinamento del film,la saldatura,lo scarico del prodotto avvolto sono completamente automatici
Caratteristiche Tecniche Generali
Confezionatrice in continuo con 3 tappeti gestiti da servomotore brushless
Ciclo di lavoro in continuo (box motion) tramite cam elettronica autodimensionante
Barra trasversale con lama saldante trattata PTFE controllata da servomotore brushless
Sistema di saldatura laterale per frizione a lama calda
Interfaccia operatore con Panel Pc e Touch screen a colori 7”pollici wide dotato di PLC user-friendly
Sezione di potenza e di controllo composta da:
Inverter per ogni motore
moduli comando IN/OUT 16 ingressi/uscite digitali
moduli di comando ingressi analogici
moduli di controllo lettura termocoppie
controllo elettronico tensione film
regolazione altezza barra trasversale
regolazione separata temperatura di saldatura,saldatore longitudinale e trasversale
regolazione tempo di saldatura
possibilità di confezionare pacchi singoli o gruppi di prodotti
velocità nastri trasporto regolabile elettronicamente
statistiche di processo
Dispositivo avvicinamento tappeti incluso
Sistema motorizzato di centratura della saldatura
50 programmi memorizzabili
Nastro d’ingresso svincolato dalle squadre per facilitare l’inserimento del film
Sistemi guida per diminuzione tensione del film su barra trasversale e saldatore longitudinale
Dispositivo di movimentazione laterale del saldatore longitudinale
Pulsante di emergenza
Ridotto consumo energetico
Caratteristiche tecniche |
HS 500 servo |
Barra saldante trasversale |
520 mm |
Gruppo saldatore longitudinale |
In continuo |
Massima altezza pacco |
200 mm |
Produzione media oraria pph |
7200/pph** |
Alimentazione elettrica |
380 V trifase 50 Hz |
Potenza elettrica Watt |
8500 W |
Velocità regolazione nastri |
da 5 a 35 mt/min |
Dimensione max bobina film |
600 x ø 350 mm |
Dimensione macchina L x W x H |
2725×1550 h 1505-1665 mm |
Peso netto macchina |
830 Kg |
Caratteristiche materiale |
Film termoretraibile |
Bobine monopiega |
poliolefine, polietilene |
Film utilizzabili |
tipo tecnico o per alimenti |
Spessore |
da 10 a 30 µ |
Optional – Accessori |
|
Barra saldante polietilene |
Max 60 my |
** produzione indicativa in relazione al prodotto |
