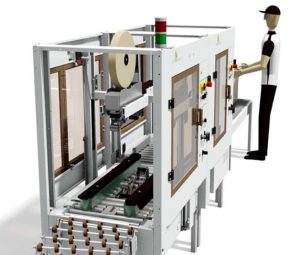

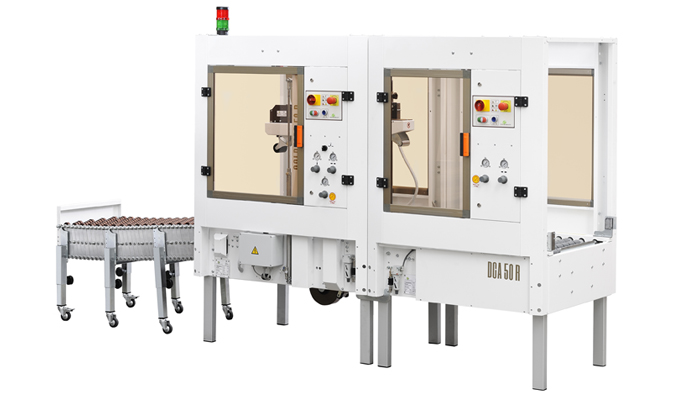

NASTRATRICE GTAPE 50R-65R-80R

Nastratrice autodimensionante che sigilla con nastro autoadesivo la parte superiore ed inferiore delle scatole di tipo americano a formato variabile.Nel ciclo di lavoro semiautomatico la scatola viene riempita dall’operatore che piega le falde superiori e la avvia alla nastratrice.Nel ciclo di lavoro automatico la scatola arriva da una linea automatica con le falde inferiori piegate e superiori piegate.Una volta che arriva alla macchina la scatola attiva i micro che fanno dimensionare la macchina sulla dimensione della scatola, che durante il passaggio nella nastratrice viene nastrata sopra e sotto simultaneamente
Corredata di rulliere,costituisce una semplice e pratica postazione di imballaggio

Versioni e modelli disponibili:

GT TAPE 50 R scatole di tipo americano
Lunghezza: da 200 a infinito
Larghezza: da 100 a 510 mm
Altezza: da 100 a 510 mm

GT TAPE 65 R scatole di tipo americano
Lunghezza: da 200 a infinito
Larghezza: da 100 a 660 mm
Altezza: da 120 a 660 mm

GT TAPE 80 R scatole di tipo americano
Lunghezza: da 200 a infinito
Larghezza: da 100 a 810 mm
Altezza: da 100 a 810 mm

Descrizione tecnica
Telaio in acciaio piegato verniciato e imbullonata,piano scorrimento a rulli in metallo
Il trascinamento dei cartoni avviene tramite due cinghie laterali inferiori azionate da un unico motore Protezioni antinfortunistiche con telaio in metallo e metacrilato (certificazione CE)
Il quadro elettrico gestisce il ciclo di lavoro in automatico tramite sensori e fotocellule

Teste nastranti
Le teste nastranti sono realizzate in acciaio e alluminio anodizzato o in acciaio inox,per ambienti particolarmente aggressivi.Il sistema portabobina e i componenti del cinematismo interno,comprensivi delle lame,sono protetti da speciali pannelli per la massima sicurezza di utilizzo.Il lembo frontale viene applicato sul lato di avanzamento della scatola,il nastro viene così distribuito per tutta la lunghezza del cartone tramite il movimento dello stesso,tagliato dalla lama seghettata ed piegato sul lato posteriore.
Disponibili in vari modelli,in funzione della larghezza del nastro e del lembo applicato.

Optional / accessori
Macchina con comandi opposti
Kit segnalazione fine/rottura nastro adesivo
Kit Stop & Go
Cinghie di trascinamento scatole maggiorate e/o ribassate
4 rulli pressatori per mantenere uniti i lembi scatola
Set di ruote autobloccanti e supporti macchina regolabili

Optional – Centratore Cadenziatore
La macchina si regola automaticamente sulle varie dimensioni delle scatole,centrandole e distanziadole tra di loro.Il sistema é attivato pneumaticamente attraverso fotocellula che, una volta letta la scatola, gestisce la salita e discesa del cancelletto di ingresso scatola alla macchina

Caratteristiche tecniche GT50R–GT65R–GT80R
Alimentazione elettrica 380 V trifase 50 Hz
Protezione elettrica IP 54
Potenza elettrica 0,22 kW
Consumo aria per ciclo/alim pneum. 9 nl / 6 bar
Velocità trasferimento scatola 24/ mt-min.
Peso massimo scatole 45 kg
Rumorosità max 78 db
Produzione max oraria* 300- 500/pph
Ingombro GT 50R L x W x H mm 1140 x 1130 x 1695 -kg 295
Ingombro GT 65R L x W x H mm 1140 x 1130 x 1950 -kg 360
Ingombro GT 80R L x W x H mm 1140 x 1280 x 2200 -kg 440
*produzione indicativa in relazione alle dimensioni delle scatole
Caratteristiche materiale Nastro adesivo
Materiale consigliato Ppl– Ppa
Dimensione rotolo Larghezza 38/50/75 mm
Dimensione rotolo Lunghezza 330-660-990-1500 mtl
