Reggiatrice automatica completamente elettronica,fino a 65 cicli minuto
La reggiatrice AR 702, adotta la più recente tecnologia dei motori DC brushless per fornire il massimo livello di efficienza e affidabilità. Progettata senza l’impiego di cinghie, frizioni o pulegge richiede meno regolazioni riducendo anche i componenti soggetti ad usura.Dotata di arco chiuso, permette di reggiare, automaticamente, tramite l’azione di un pulsante, barra avvio ciclo o di un sensore pacchi di diverso formato in modo automatico e con estrema praticità.
Modelli e versioni disponibili
AR 702/12 per reggetta da 12 mm**
Dimensioni arco standard :650 mm. (W) 500 mm (H)
AR 702/5-9 per reggetta da 5-9 mm**
Dimensioni arco standard :550 mm. (W) 400 mm (H)
** disponibili in versione “P” doppio pressino pneumatico
Dimensioni minima pacco
Sezione quadra 40 mm(W) x 10 mm (H)
Sezione tonda Ø 34 mm x 2pz
Pannello di controllo orientabile
Pannello operatore con display digitale posto sul lato superiore per un facile accesso
Cavo di alimentazione con uscita superiore dell’arco per evitare danneggiamenti
Principali caratteristiche
Affidabile e robusta testa di reggiatura
Tensione reggia elettronico tramite potenziometro
Caricamento reggia automatico
Sensore arrivo/presenza reggia
Rilancio automatico reggia
Barra avvio ciclo
Sensore meccanico avvio ciclo sul piano
Espulsore anello reggia, dispositivo anti inceppamento reggia
Pulsante esterno sblocco rotazione bobina
Sensore di controllo temperatura lama saldante
Espulsione spezzone reggia a fine bobina
Altezza piano di lavoro regolabile in altezza
Carrello porta-bobina estraibile
Accesso agevolato senza operare nella parte bassa della macchina
Facilitando il cambio bobina con riduzione dei tempi di inattività

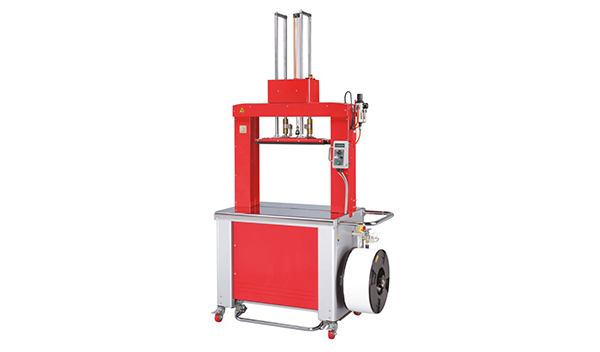

Doppio pressino pneumatico
La versione AR 702/P è composta con Doppio pressino pneumatico , studiato per la reggiatura di prodotti che necessitano di essere compattati come scatole di cartone ondulato, sacchetti di carta plastica, tranciati, ecc.
Descrizione tecnica
Struttura costruita in lamiera d’acciaio,imbullonata elettrosaldata e verniciata
Piano di lavoro in acciaio inox
Altezza piano lavoro regolabile min 820 mm – max 920 mm
Struttura con bobina a vista laterale
Optional / accessori
Fotocellula lettura pacco
Altezza piano ribassata (770-820 mm) solo AR 702P

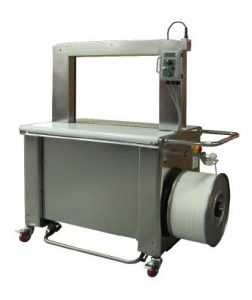

Struttura in acciaio INOX SUS 304 versione AR 702S
|
Caratteristiche tecniche |
AR 702 |
|
Velocità di reggiatura |
Fino a 65 cicli / minuto |
|
Alimentazione elettrica |
230 V monofase 50 Hz |
|
Struttura portante acciao |
rosso ( ral 9003 ) |
|
Dimensione min prodotto W x H |
40 mm x 10 mm |
|
Piano lavoro regolabile min/max |
820 mm / 920 mm |
|
Forza di tensionamento AR 702/12 |
Da 1 a 45 kg |
|
Forza di tensionamento AR 702/5-9 |
Da 1 a 32 kg |
|

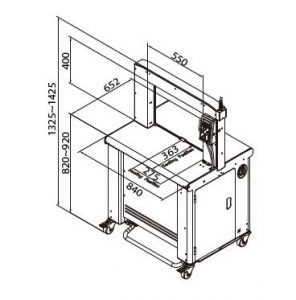

Dimensione macchina arco 650×500 |
L 1195 x 652 h 1425 mm |
|
Peso netto macchina kg |
157 AR 702/12 – 166 AR 702/5-9 |
|
Caratteristiche materiale utilizzabile |
|
|
Reggetta |
polipropilene |
| Misura / larghezza mm |
Da 5-6 – 9-12 |
|
Dimensione interna bobina reggia |
200-280 mm |
|
Spessore |
da 10 a 60 micron |
|
Archi di reggiatura |
a richiesta |
|
L 850 / 1050 / 1250 / 1650 |
H 600 / 800 / 1000 |
|
** speciali a richiesta |
|
