Avvolgitori verticali -Esecuzioni speciali

ROTOPLAT DW DWC

Macchina semiautomatica per l’avvolgimento con film estensibile per l’avvolgimento di porte e finestre e semi-lavorati dell’industria degli infissi e del legno,con possibilità di regolazione del tensionamento del film tramite quadro comandi Touch Screen.La particolarità di questo modello è il sistema di bloccaggio prodotto formato da un gruppo pinza a regolazione manuale sul piatto e l’ancoraggio superiore per mezzo di pressore attivabile da pedaliera.

Versioni disponibili

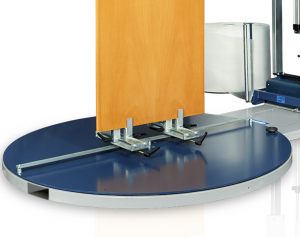

Rotoplat DW

Dispositivo fissaggio manuale del prodotto sul piatto

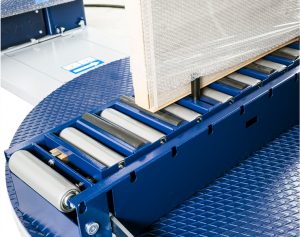

Rotoplat DWC

Prevede convogliatore a rulli folli integrato sul piatto per agevolare il carico/scarico del prodotto



Pannello Touch Screen e Multilevel Control
Nel Pannello è presente il Multilevel Control soluzione che permette di scomporre su 7 livelli l’altezza del prodotto con regolazione differenziata in continuo del tiro rotazione, sovrapposizione film e giri di rinforzo.Permette di personalizzare il ciclo di avvolgimento in relazione al prodotto con riduzione del film utilizzato, a vantaggio della produttività.

Parametri regolabili da Pannello
Regolazione velocità di rotazione
Regolazione velocità salita e discesa separata
Impostazione n° giri alti/bassi e di rinforzo
Regolazione tiro film in salita e discesa
Percentuale di prestiro
Regolazione prestiro salita e discesa separata
Cicli Impostabili e Personalizzabili
12 programmi memorizzabili
Manuale salita-discesa carrello
Ciclo salita-discesa, solo salita o solo discesa
Ciclo mettifoglio
Regolazione ritardo fotocellula e/o Altimetro
Off-set da terra

La gamma si differenzia inoltre per tipologia di carrello svolgimento film nei seguenti modelli:
Rotoplat DW-DWC 308 FR Freno elettromagnetico a polveri
Rotoplat DW-DWC 508 PDS Prestiro motorizzato 250 % e cella di carico*
*Regolazione elettronica forza di deposito del film sul prodotto

Gruppo Basamento
Il nuovo basamento a inforcabilità anteriore e posteriore garantisce il massimo della flessibilità nella movimentazione della macchina. Il piatto è montato su rulli a sfere ad alta capacità di carico. Il trascinamento del piatto avviene per mezzo di una catena ad alta resistenza, per evitare slittamenti ed assicurare l’assoluta costanza nella rotazione. Il piatto è costruito in lamiera striata per assicurare una maggiore aderenza del bancale evitando così scivolamenti del prodotto durante l’avvolgimento.
Il piatto ruota su rulli a sfere accoppiati che garantiscono un maggiore supporto del carico.

Gruppo Albero/Colonna
L’albero in acciaio è costruito in lamiera piegata a freddo ed ha una struttura tubolare che gli conferisce un’alta rigidezza torsionale e flessionale, rendendolo più resistente. Altezza utile di avvolgimento pallet incluso :2200 mm STD ( opt 2500/2800 mm)

Sicurezze
Arresto di sicurezza alla base del carrello
Comando avvio ciclo con pedaliera elettrica
Segnale acustico di avvio ciclo
Distanza tra le parti fisse e mobili 500 mm
Salita/discesa carrello porta-bobina mediante catena
Macchina costruite secondo le normative CE – ISO 9001

Optional – Accessori

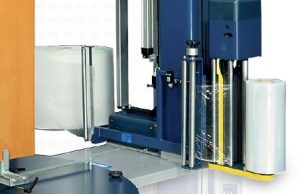

Supporto carrello per bobina aggiuntiva materiali protettivi ( pluriball/espansi )
Rastrelliera porta-igresso/uscita prodotto (infissi–porte–pannelli ecc)

Optional R-Connect è un modulo di controllo e connessione opzionale installabile nella Rotoplat DW
R-Connect è un modulo di controllo e inter-connessione che permette la raccolta, elaborazione ed archiviazione di dati produttivi provenienti dalle macchine installate. Attraverso un portale dedicato ad accesso controllato, raggiungibile da PC o da qualsiasi Device portatile, ci si può connettere e monitorare 24/7 le loro performance.R-Connect permette anche di apportare migliorie ai cicli macchina e fornire assistenza remota al Service Around Pack generando automaticamente segnalazioni in caso di guasti o manutenzione
Grazie a R-Connect si possono ottenere,risparmi sui costi del materiale di consumo e stabilizzazione e sicurezza dei propri carichi

Caratteristiche tecniche Rotoplat DW-DWC
Diametro piatto 1650 mm (1800 optional )
Dimensioni max avvolgibili cm 100×120 Ø 1650/120×120 Ø 1800 mm
Portata max carico kg 2000
Altezza max avvolgimento 2200 mm (2500/2800 opt)
Lettura altezza carico Fotocellula a riflessione
Carrello FR freno elettromagnetico
Carrello PDS Prestiro motorizzato 250%
Pannello display Touch Screen 7 colori
Inforcabilità Anteriore / Posteriore
Velocità rotazione piatto Da 4 rpm a 10 rpm regolabile
Velocità salita/discesa carrello 1 ÷ 4,0 mt/min. regolabile
Tensione alimentazione 230 V (1 Ph)- 50/60 Hz
Potenza installata kw  1,80 FR– 2,20 PDS
Caratteristiche materiale film polietilene estensibile
Diametro esterno max bobina Ø 300 mm
Altezza bobina film h 500 mm
Spessore film 17÷35 µm
Diametro interno bobina Ø 76 mm
Peso max bobina 20 Kg
