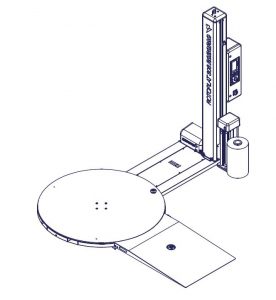

ROTOPLAT XL

Macchina semiautomatica per l’avvolgimento di carichi pallettizzati di grande formato ,con possibilità di regolazione del tensionamento del film estensibile tramite quadro comandi.Il pannello di controllo Touch Screen permette, in maniera semplice, la regolazione dei parametri di avvolgimento e la memorizzazione dei programmi di fasciatura presenti sul pannello principale.Rispetto alle versioni standard il basamento è allungato e il piatto ha un diametro di 1800 mm (2200/2400 opzionale)

Pannello Touch Screen e Multilevel Control
Nel Pannello è presente il Multilevel Control soluzione che permette di scomporre su 7 livelli l’altezza del prodotto con regolazione differenziata in continuo del tiro rotazione, sovrapposizione film e giri di rinforzo.Permette di personalizzare il ciclo di avvolgimento in relazione al prodotto con riduzione del film utilizzato, a vantaggio della produttività

Parametri regolabili da Pannello
Regolazione velocità di rotazione
Regolazione velocità salita e discesa separata
Impostazione n° giri alti/bassi e di rinforzo
Regolazione tiro film in salita e discesa
Percentuale di prestiro
Regolazione prestiro salita e discesa separata
Cicli Impostabili e Personalizzabili
12 programmi memorizzabili
Manuale salita-discesa carrello
Ciclo salita-discesa, solo salita o solo discesa
Ciclo mettifoglio
Regolazione ritardo fotocellula e/o Altimetro
Off-set da terra

Gruppo Basamento allungato
Il basamento è a inforcabilità anteriore e posteriore che garantisce
la massima flessibilità nella movimentazione.Il piatto è montato su rulli a sfere ad alta capacità di carico e il trascinamento del piatto avviene per mezzo di una catena ad alta resistenza

Gruppo Albero/Colonna Reclinabile
L’albero in acciaio è costruito in lamiera piegata a freddo ed ha una struttura tubolare che gli conferisce un’alta rigidezza torsionale e flessionale, rendendolo più resistente
Altezza utile di avvolgimento pallet incluso :2200 mm STD ( opt 2400/2800/3100 mm)

Sicurezze
Arresto di sicurezza alla base del carrello
Segnale acustico di avvio ciclo
Salita/discesa carrello porta-bobina mediante catena
Macchina costruite secondo le normative CE – ISO 9001

Optional – Accessori
Rotoplat XL può essere accessoriata con taglio automatico film a fine ciclo , rampa di carico con trans-pallet manuale , pressino di  stabilizzazione del carico,supporto carrello per bobina aggiuntiva materiali protettivi ( pluriball ) e sistema di cordonatura film stringi-fascia

Caratteristiche tecniche Rotoplat XL
Diametro piatto Ø 1800 mm  – Ø 2200/2400 opt.
Distanza piatto colonna 980 mm c.ca
Dimensioni max avvolgibili 1200 x 1200 mm Ø 1800
Portata max carico  2000 kg ( 2500 opt)
Altezza max avvolgimento mm h 2200 (2400/2800/3100 opt)
Lettura altezza carico Fotocellula
Carrello FR freno elettromagnetico
Carrello PDS Prestiro motoriz. 250%
Carrello PVS Prestiro motoriz. 400%
Pannello display Touch Screen 7 colori
Inforcabilità Anteriore / Posteriore
Velocità rotazione piatto Da 4 a 10 rpm regolabile
Velocità salita/discesa carrello 1 ÷ 4,0 mt/min. regolabile
Tensione alimentazione 230 V (1 Ph)- 50/60 Hz
Potenza installata kW 1,50 FR – 1,80 PDS – 2,20 PVS
Caratteristiche materiale film polietilene estensibile
Diametro esterno max bobina Ø 300 mm
Altezza bobina film h 500 mm
Spessore film 17÷35 µm
Diametro interno bobina Ø 76 mm
Peso max bobina 20 Kg
