Stazione di fasciatura automatica a braccio rotante che permette di mantenere il pallet fermo durante l’avvolgimento con altezza linea di lavoro da 85 mm per il carico/scarico con trans-pallet manuali con produttività fino a 40 pallet/h.Implementabile con rulliere e catenarie motorizzate in ingresso/uscita oppure inserita in linee esistenti rappresenta la soluzione ideale per l’avvolgimento e la movimentazione del pallet in ciclo automatico con ridotti costi di investimento.

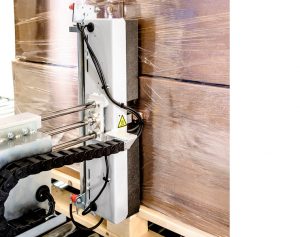

Gruppo pinza e taglio con spalmatore o saldatore in opzione
Sistema pinza, taglio e spalmatura o saldatura automatico
Dispositivo pinza basculante che garantisce il corretto rilascio del film
Sistema soffiante elimina coda-film
Quadro elettrico remotato con Pannello e Multilevel Control
Quadro elettrico orientabile con Touch Screen e programma Multilevel Control ,soluzione che permette di scomporre su 7 livelli l’altezza del prodotto con regolazione differenziata in continuo del tiro rotazione, sovrapposizione film e giri di rinforzo.Permette di personalizzare il ciclo di avvolgimento in relazione al prodotto con riduzione del film utilizzato, a vantaggio della produttività
Parametri regolabili da Pannello
Regolazione velocità di rotazione
Regolazione velocità salita e discesa separata
Impostazione n° giri alti/bassi e di rinforzo
Regolazione tiro film in salita e discesa
Percentuale di prestiro
Regolazione prestiro salita e discesa separata
Cicli Impostabili e Personalizzabili
12 programmi memorizzabili
Ciclo salita-discesa, solo salita o solo discesa
Ciclo mettifoglio
Regolazione ritardo fotocellula e/o Altimetro
Off-set da terra
Gruppo Basamento e braccio rotante
Robusta struttura scatolata realizzata con lamiera in acciaio da 5 mm di spessore costituisce l’ossatura di questo performante braccio rotante orizzontale.Braccio rotante a ralla dentata su cuscinetto,regolabile in relazione alla dimensione man/max del prodotto da avvolgere in acciaio
Altezza utile di avvolgimento pallet incluso :2000 mm STD ( opt 2400 /2750 mm pallet incluso
Optional – Accessori
Rulliere con scarico a 90°, pressore stabilizzatore carico ,cordonatore film pneumatico stringifascia
Optional-Cordonatore- Stringifascia Variabile Film “VRD”
Sistema che può ridurre l’altezza della banda di film. In combinazione con il Multilevel Control permette la miglior soluzione in termini di contenimento del prodotto durante il trasporto,permette il miglior imballo per prodotti palettizzati di ogni tipo.
Vantaggi
Eccellente per fissare il film estensibile sul pallet
Elevata forza di contenimento del prodotto
Benefici
Possibilità di avvolgere in modo diverso per ogni livello del pallet
Regolazione forza di contenimento per ogni altezza della banda di film
Avvolgere con ciclo «tagliatella» per garantire il passaggio dell’aria
Optional R-Connect :modulo di controllo e connessione installabile nella Rototech 3000
R-Connect è un modulo di controllo e inter-connessione ,che permette la raccolta, elaborazione ed archiviazione di dati produttivi provenienti dalle macchine installate. Attraverso un portale dedicato ad accesso controllato, raggiungibile da PC o da qualsiasi Device portatile, ci si può connettere e monitorare 24/7 le loro performance.R-Connect permette anche di apportare migliorie ai cicli macchina e fornire assistenza remota al ServiceAround Pack generando automaticamente segnalazioni in caso di guasti o manutenzione
Grazie a R-Connect si possono ottenere,risparmi sui costi del materiale di consumo e stabilizzazione e sicurezza dei propri carichi
| Caratteristiche tecniche | Rototech 3000 |
| Produzione media oraria | 35-40 pallet/h * indicativa |
| Portata max carico kg | 1500-2000-2500 |
| Altezza rulliera da terra min /max | 85 mm – 750 mm |
| Dimensione min.prodotto avvolgibile | 600 x 800 h 500 mm |
| Dimensione max pallet – rulli W 1100 | 1700 x 1050 mm |
| Dimensione max pallet – rulli W 1300 | 1500 x 1250 mm |
| Altezza max avvolgimento mm | h 2000 std / 2400 /2750 opt |
| Lettura altezza carico | Fotocellula |
| Carrello PGS | Prestiro motor.250% fisso |
| Carrello PVS | Prestiro motor.400% variabile |
| Pannello display | Touch Screen 7 colori |
| Velocità rotazione braccio | Da 4 a 15 rpm regolabile |
| Velocità salita/discesa carrello | 2,5÷7,2 mt/min.regolabile |
| Tensione alimentazione | 400 V 3 Ph – 50/60 Hz |
| Potenza installata kW | 4,0 PGS – 4,4 PVS |
| Caratteristiche materiale | film polietilene estensibile |
| Diametro esterno max bobina | Ø 300 mm |
| Altezza bobina film | h 500 mm |
| Spessore film | 17÷35 µm |
| Diametro interno bobina | Ø 76 mm |
| Peso max bobina | 20 Kg |
