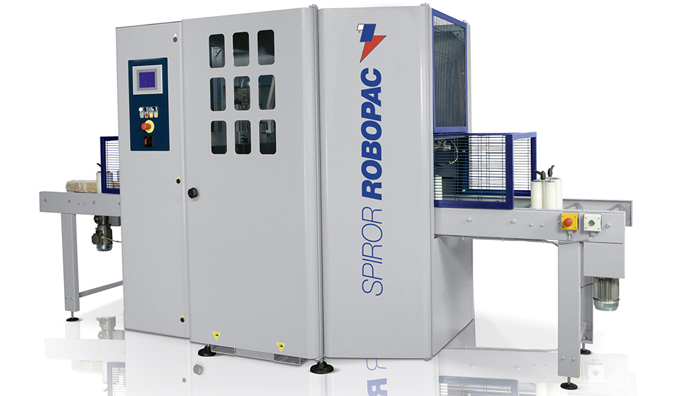

Le macchine avvolgitrici automatiche ad anello rotante della linea Spiror HP sono la scelta ideale per l’avvolgimento con film estensibile di una grande varietà di prodotti.Macchine ad elevata produttività sono infatti la soluzione perfetta per la protezione e la consolidazione di estrusioni in alluminio e plastica, profilati in legno,prodotti tessili e tappeti.L’avvolgimento mediante film estensibile assicura una tenuta perfetta,non danneggia il prodotto e rappresenta una scelta economicamente vantaggiosa e vincente
Solidità e la sicurezza,asservite alla funzionalità e semplicità d’uso la pongono ai vertici della sia categoria. Gli automatismi nel processo di avvolgimento,pinzatura-taglio film estensibile la rendono perfetta nell’integrazione in linea o come stazione di lavoro autonoma.
Ciclo di lavoro
Il prodotto avanza tramite i trasportatori motorizzati e automaticamente si avvia il ciclo di avvolgimento con rilevazione automatica tramite fotocellule dell’inizio e fine prodotto

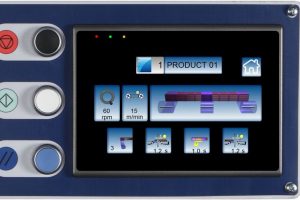

Pannello di Controllo
Schermo a colori Touch Screen ad icone
Memorizzazione 8 programmi diversi di avvolgimento
I cicli di lavoro selezionabili sono:
Avvolgimento completo
Avvolgimento completo con giri di rinforzo
Avvolgimento testa coda
Ciclo by-pass
Modelli e varianti disponibili |
||||
Modello |
HP 300 |
HP 400 | HP 600 |
HP 900 |
Ø ralla mm |
300 |
400 | 600 |
900 |
Banda film mm |
250 |
250 | 250 |
250 |
Caratteristiche tecniche principali

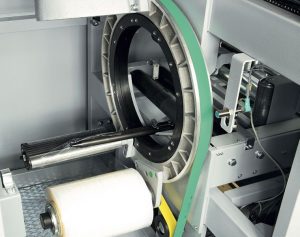

Ralla in monofusione
Monofusione di alluminio precisione nella rotazione
Montata su cuscinetti a sfera per alte prestazioni

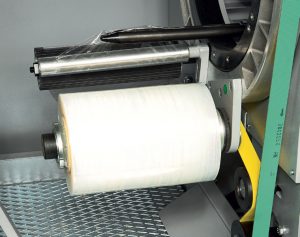

Gruppo Portabobina
Portabobina dotato di dispositivo ad innesto e rilascio rapido
Facilita e minimizza i tempi di cambio bobina
Gruppo di pinza e taglio
Sistema pinza-taglio del film pneumatico con lama seghettata
Assoluta precisione nel ciclo e ripartenza

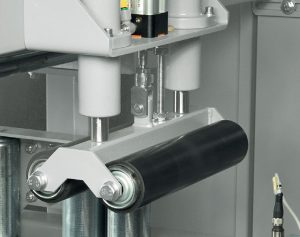

Pressori pneumatici
Assicurano massima stabilità del prodotto durante l’avvolgimento
Rulli rivestiti in Nylon,PVC,Poliuretano secondo prodotto da fasciare
Sistema di avanzamento prodotto motorizzato
Rulli motorizzati ( standard )
Rulli motorizzati ricoperti in PVC (optional)
Rulli motorizzati Polioretano (optional )
Tappeto in materiale plastico (optional )
Optional – Accessori
Guide laterali a regolazione manuale
Guide laterali a regolazione automatica
Gruppo ponte pezzi corti
Quadro elettrico aggiuntivo (gestione trasporti supplementari)
Caratteristiche tecniche | HP300-HP400-HP600-HP900 |
Diametro ralla rotante mm | 300-400-600-900 |
Gruppo rotazione ralla | A cinghia su ralla dentata |
Gruppo pinza taglio film | Automatico pneumatico |
Velocità rotazione max rpm | 260 HP 300 / 200 HP 400 |
Velocità rotazione max rpm | 180 HP 600 / 130 HP 900 |
Velocità avanzamento mt/min | 18÷40 HP 300 / 14÷40 HP 400 |
Velocità avanzamento mt/min | 12÷34 HP 600 / 10÷29 HP 900 |
Lettura lunghezza prodotto | Fotocellula a riflessione |
Pressori pneumatici | Verticali |
Gruppo porta bobina | frizionato a freno meccanico |
Pannello operatore | Touch Pannel colori |
Pressione pneumatica | 6 bar |
Tensione alimentazione | 400 V (3 Ph) 50/60 Hz |
Potenza installata | 2,3 – 2,5 kW |
Caratteristiche tecniche | film polietilene estensibile |
Altezza bobina | 250 mm |
Diametro max bobina | 300 mm |
Spessore film | 17÷35 µm |
Diametro interno bobina | Ø 76 mm |
Peso max bobina | 8 Kg |
