FORMATORE AUTOMATICO GF

Formacartoni Automatico,apre automaticamente il fondo dei cartoni per lotti di uguale formato ripiegandone le falde inferiori.La formatura del fondo viene effettuata nella più completa affidabilità grazie al perfetto sincronismo dei leverismi di chiusura.Dispositivi elettropneumatici permettono con totale sicurezza e garanzia una perfetta formatura e squadratura della scatola.Una testa di presa con ventose, azionata da un gruppo Venturi,preleva la scatola dal magazzino laterale trattenendola durante l’apertura, che avviene mediante un sistema a contrasto.Per la chiusura del fondo in uscita è possibile abbinare il gruppo nastratrice per fondi a nastro autoadesivo o alla sigillatrice per fondi con colla a caldo hot-melt con velocità di formatura fino a 12 cartoni al minuto.
Robusta e affidabile richiede regolazioni semplici e veloci con minima manutenzione.

Modelli disponibili ( scatole di tipo americano )

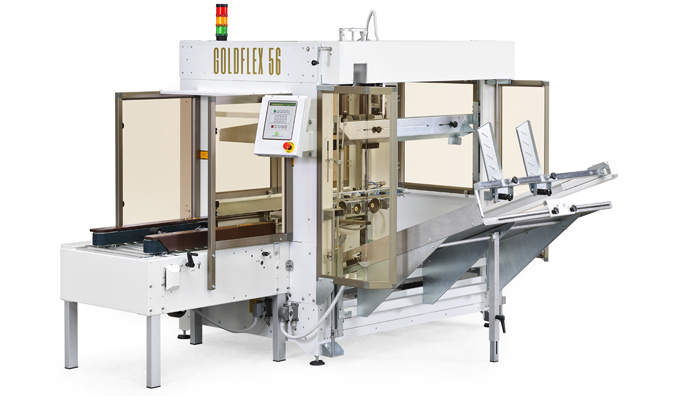

Formatore Automatico GF 56
Lunghezza: da 220 a 600 mm
Larghezza: da 100 a 500 mm
H1: da 150 a 750 mm ( falde aperte )
H2: da 100 a 500 mm

Formatore Automatico GF 58L
Lunghezza: da 220 a 800 mm
Larghezza: da 100 a 500 mm
H1: da 150 a 750 mm ( falde aperte )
H2: da 100 a 500 mm

Formatore Automatico GF 608L
Lunghezza: da 350 a 800 mm
Larghezza: da 100 a 650 mm
H1: da 295 a 975 mm ( falde aperte )
H2: da 220 a 650 mm

Descrizione tecnica
La struttura della macchina è costruita in lamiera d’acciaio piegata,imbullonata e verniciata.La macchina è gestita mediante logica elettronica dedicata  con scheda Eprom e Display LCD per interfaccia operatore dotato di 40 caratteri su 2 righe e azionamenti elettropneumatici. Protezioni antinfortunistiche in metacrilato trasparente con microinterruttori di sicurezza

Punti di forza
Gestione con scheda elettronica (PLC su richiesta)
Azionamenti elettropneumatici
Testata di presa con ventose azionate tramite sistema a vuoto Venturi
Regolazioni tramite indicatori di posizione
Protezioni di sicurezza dotate di micro RFID a codifica unica
Disposizione ergonomica dei quadri di comando
Facile accesso per manutenzione
Ampia visibilità dell’interno macchina

Optional / accessori
Kit fotocellula per segnalazione troppo pieno linea
Magazzino motorizzato allungato 2000 mm (200 scatole c.ca)
Macchina in versione opposta e monofase
Kit pedale per comando esterno richiamo scatole ( step-step)
Kit apertura positiva:per la formatura di scatole a base quadra
*senza necessità di praticare alcuna modifica alla fustellatura delle falde

Caratteristiche tecniche Formatore GF
Alimentazione elettrica 380 V trifase 50 Hz
Protezione elettrica IP 54
Potenza elettrica 0,40 kW
Consumo aria ciclo/pressione  22,0 Nl / 6 Bar
Rumorosità max 78 db
Produzione max oraria** GF56/58 900/scat/h
Produzione max oraria** GF 608 450/scat/h
Ingombro GF 56L* L x W mm 2700 x 2229 – kg 515
Ingombro GF 58L* L x W mm 2900 x 2229 – kg 565
Ingombro GF 608L* L x W mm 3190 x 2890 – kg 700
* dimensioni totali comprensive di gruppo nastratura inferiore
Caratteristiche materiale utilizzabile
Rotoli nastro-autoadesivo ppl-ppa-pp
Dimensione lunghezza mtl 330-660-990-1500
Dimensione larghezza mm 38 -50 – 75
**dati indicativi in relazione alle caratteristiche delle scatole
