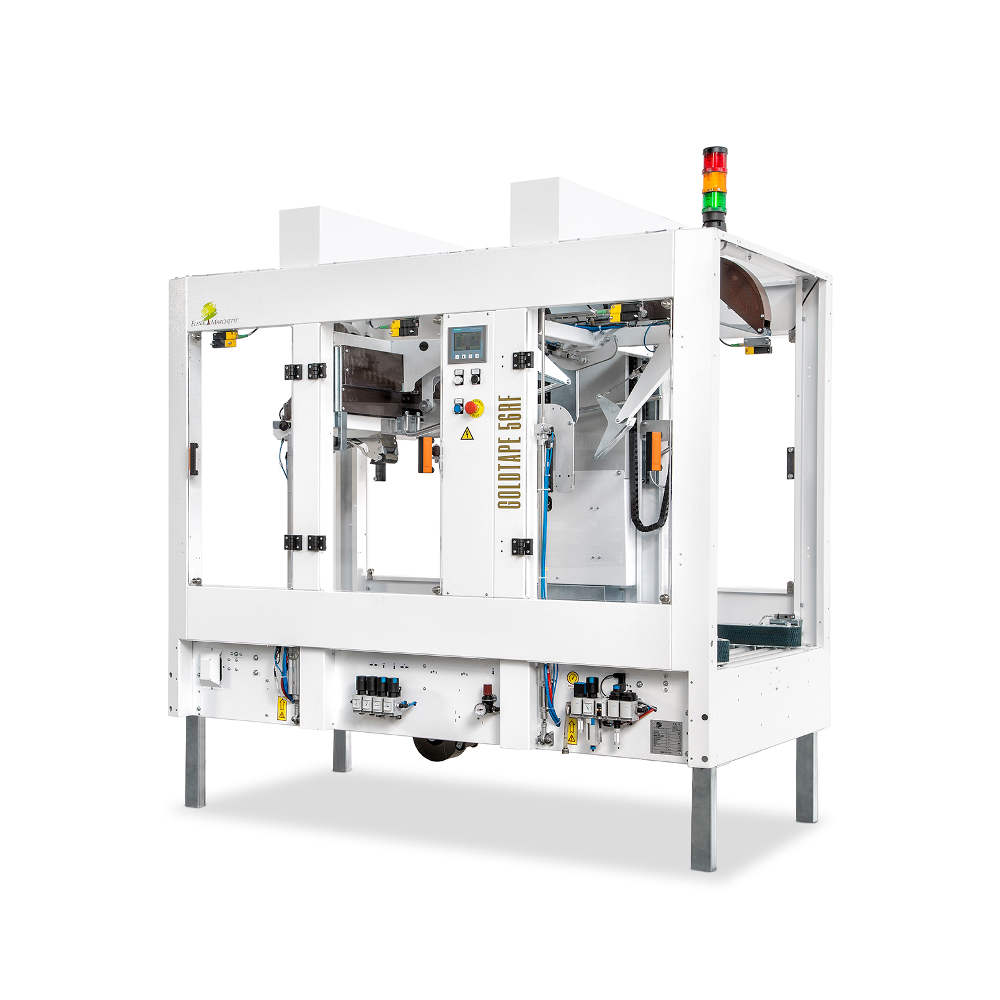

NASTRATRICE AUTODIMENSIONANTE CHIUDIFALDE GT TAPE 50RF

Nastratrice con regolazione automatica e chiudifalde superiore che ripiega automaticamente le quattro falde superiori e sigilla con nastro autoadesivo la parte superiore ed inferiore lotti di scatole a formato variabile di tipo americano.
La macchina è destinata ad essere inserita in linee automatiche non presidiate da operatori con quadro elettrico predisposto per essere interfacciato con altri macchinari presenti in linea

Versioni e modelli disponibili:
Nastratrice autodimensionante chiudifalde GT TAPE 50RF
Lunghezza: da 220 a 600 mm
Larghezza: da 120 a 510 mm
Altezza: da 120 a 510 mm

** formati speciali a richiesta

Descrizione tecnica
Telaio in lamiera d’acciaio piegata, verniciata e imbullonata, con piano di scorrimento a rulli in metallo. Il trascinamento dei cartoni avviene tramite due cinghie laterali azionate da un unico motore che si regolano automaticamente in relazione al formato della scatola entrante.
Protezioni antinfortunistiche con telaio in metallo e metacrilato (certificazione CE) con MICRO RIFD a codifica unica di sicurezza per arresto immediato.
Quadro elettrico e Pannello operatore Touch Screen che gestisce il ciclo di lavoro in automatico tramite sensori e fotocellule

Teste nastranti
Le teste Nastranti sono realizzate in acciaio e alluminio anodizzato oppure totalmente in acciaio inox, per ambienti particolarmente aggressivi. Il sistema portabobina e i componenti del cinematismo interno, comprensivi delle lame, sono protetti da speciali pannelli per la massima sicurezza di utilizzo. Il lembo frontale viene applicato sul lato di avanzamento della scatola, il nastro viene così distribuito per tutta la lunghezza del cartone tramite il movimento dello stesso, tagliato dalla lama seghettata ed infine piegato sul lato posteriore. Sono disponibili in vari modelli, in funzione della larghezza del nastro e dell’altezza del lembo applicato sul lato ant/post. della scatola

Optional / accessori
Macchina con comandi opposti ,kit segnalazione fine/rottura nastro adesivo , Kit Stop&Go , cinghie di trascinamento scatole ribassate
Nr 4 rulli pressatori per mantenere uniti i lembi scatola , Set di ruote autobloccanti , set supporti macchina regolabili.

Optional – Centratore Cadenziatore
La macchina centra le scatole al suo centro e distanzia le stesse tra di loro. Il sistema é attivato pneumaticamente attraverso una fotocellula che, una volta letta la scatola, gestisce la salita e discesa del cancelletto di ingresso scatola alla macchina.



Caratteristiche tecniche GT 56RF
Alimentazione elettrica 380 V trifase 50 Hz ( mono opt )
Protezione elettrica IP 54
Potenza elettrica 0,55 kW
Consumo aria compressa 30 nl/ciclo 6 bar
Velocità trasferimento scatola 27 mt – minuto
Temperatura di esercizio Da 5° fino a 35 °
Produzione max oraria** 400- 420 scat/pph
Ingombro in pianta GT 56RF* L x W/ kg 2030 x 1169 x kg 305
*dimensioni totali comprensive di protezioni perimetrali
Caratteristiche Nastro adesivo
Materiale consigliato PPL HM – PPA – PPL SOLV
Dimensione rotolo Largh / lungh 38/50/75 L 330-660-990-1500
**dati indicativi in relazione alle caratteristiche delle scatole
