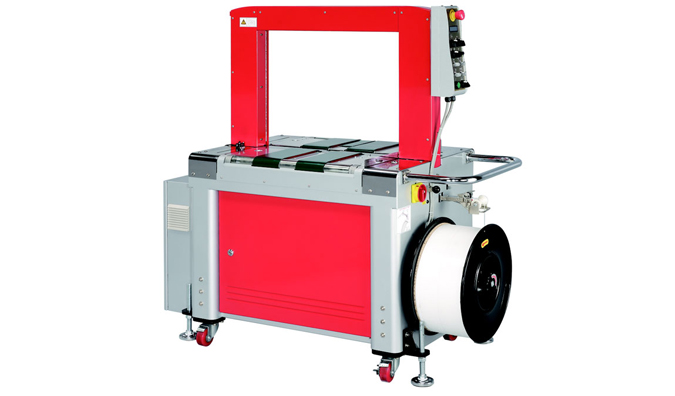

Reggiatrice automatica con operatore, completamente elettronica,fino a 65 cicli minuto
La AR 702B, adotta la più recente tecnologia dei motori DC brushless per fornire il massimo livello di efficienza e affidabilità.Volutamente progettata senza l’impiego di cinghie, frizioni o pulegge,richiede meno regolazioni e meno manutenzione, riducendo anche i componenti soggetti ad usura.Dotata di arco chiuso, permette di reggiare, automaticamente in linea, pacchi di diverso formato in modo automatico e con estrema praticità.Predisposta per l’inserimento in linee automatiche di produzione con funzione legature multiple, singole,doppie o continue
Modelli e versioni disponibili
AR 702B-12* per reggetta da 12 mm
Dimensioni arco di reggiatura standard**:L 650 W 500 mm
AR 702B-5/9* per reggetta da 5-9 mm
Dimensioni arco di reggiatura standard**:L 550 W 400 mm
**disponili a richiesta dimensioni maggiori
Dimensioni minima pacco
120 mm di larghezza e 10 mm di altezza
Pannello di controllo orientabile
Pannello operatore con display digitale posto sul lato superiore per un facile accesso
Cavo di alimentazione con uscita superiore per evitare danneggiamenti
Principali caratteristiche
Affidabile e robusta testa di reggiatura
Possibilità di inversione senso avanzamento pacco
Tensione reggia elettronico tramite potenziometro

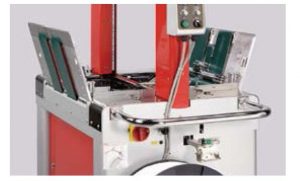

Piani incernierati per rapida ispezione
Caricamento reggia automatico
Sensore arrivo/presenza reggia
Rilancio automatico reggia

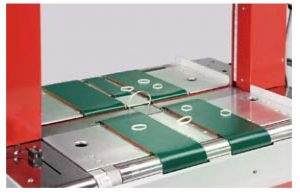

Espulsione automatico lembo finale reggia
Sensore meccanico avvio ciclo sul piano
Espulsore anello reggia, dispositivo anti inceppamento reggia
Pulsante esterno sblocco rotazione bobina
Sensore di controllo temperatura lama saldante
Espulsione spezzone reggia a fine bobina
Altezza piano di lavoro regolabile in altezza
Doppio pressino pneumatico
Composta con Doppio pressino pneumatico , studiato per la reggiatura di prodotti che necessitano
di essere compattati come scatole di cartone ondulato, sacchetti di carta plastica, tranciati, ecc.
Descrizione tecnica
Telaio in lamiera d’acciaio piegata, elettrosaldato e verniciato
Apertura tavolo di reggiatura per pulizia o manutenzione testa di reggiatura e parti meccaniche
Piano di lavoro in acciaio inox con cinghie di trasporto motorizzate
Altezza piano di lavoro regolabile min 820 mm – max 920 mm
Struttura con bobina a vista laterale
Optional / accessori
PLC Siemens
Lampada di segnalazione stato macchina (tre colori)
Energy saving trasporto con riavvio automatico tramite fotocellula
Estensione dei piani motorizzati di 200 mm sia in ingresso che in uscita
Altezza piano ribassata (750-900 mm) solo AR 702BP
Struttura in acciaio INOX SUS 304 versione AR 702BS
Caratteristiche tecniche | AR 702B |
Velocità di reggiatura | Fino a 65 cicli/min |
Velocità nastri trasporto regolabile | Da 10 a 60 mt/min |
Alimentazione elettrica | 230 V monofase 50 Hz |
Struttura portante acciao | rosso ( ral 9003 ) |
Dimensione min.prodotto W x H | 120 x 10 mm |
Piano di lavoro regolabile min/max | 820 mm / 920 mm |
Forza di tensionamento AR 702B/12 | Da 1 a 45 kg |
Forza di tensionamento AR 702B/5-9 | Da 1 a 32 kg |

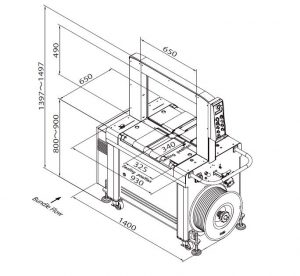

Dimensione macchina arco 650 x 500 | L 1400 x W 652 H 1495 mm |
Peso netto macchina | 225 kg |
Caratteristiche materiale utilizzabile | |
Reggetta | polipropilene |
Misura / larghezza mm | 5-6-9-12 |
Dimensione interna bobina reggia | 200-280 mm |
Spessore | da 10 a 60 micron |
Archi di reggiatura W x H | a richiesta |
W 650 / 850 / 1050 | H 600 / 800 / 1000 mm |
** speciali a richiesta |
