Stazione di fasciatura automatica per elevate produzioni.Esegue l’avvolgimento del pallet in modo completamente automatico con una produttività fino a 35/40 pallet/h.La rigidità della struttura unita alla robustezza ed affidabilità delle parti rotanti e dei relativi cinematismi di controllo e comando, garantiscono grande efficienza e durata di funzionamento anche nelle condizioni di lavoro più gravose.Implementabile con rulliere motorizzate in ingresso/uscita oppure inserita in linee esistenti rappresenta la soluzione ideale per l’avvolgimento e la movimentazione del pallet in ciclo automatico con ridotti costi di investimento.

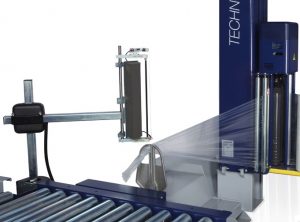

Sistema di pinza,taglio e spalmatura
Sistema pinza, taglio e spalmatura o saldatura automatico
Dispositivo pinza basculante che garantisce il corretto rilascio del film
Sistema soffiante elimina coda-film
Quadro elettrico remotato con Pannello e Multilevel Control
Quadro elettrico orientabile con Touch Screen e programma Multilevel Control ,soluzione che permette di scomporre su 7 livelli l’altezza del prodotto con regolazione differenziata in continuo del tiro rotazione, sovrapposizione film e giri di rinforzo.Permette di personalizzare il ciclo di avvolgimento in relazione al prodotto con riduzione del film utilizzato, a vantaggio della produttività
Parametri regolabili da Pannello
Regolazione velocità di rotazione
Regolazione velocità salita e discesa separata
Impostazione n° giri alti/bassi e di rinforzo
Regolazione tiro film in salita e discesa
Percentuale di prestiro
Regolazione prestiro salita e discesa separata
Cicli Impostabili e Personalizzabili
12 programmi memorizzabili
Ciclo salita-discesa, solo salita o solo discesa
Ciclo mettifoglio
Regolazione ritardo fotocellula e/o Altimetro
Off-set da terra
Modelli disponibili | |
Technoplat 3000 PDS |
Prestiro motorizzato 250% |
Carrello doppio sistema di prestiro attivabile da quadro comando con prestiro fisso al 250% intercambiabile e comando “Stretch Control” per passare a prestiro variabile attivando la frizione magnetica posizionata sul primo rullo di prestiro Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato | |
Technoplat 3000 PVS |
Prestiro motorizzato 400% |
Carrello a rulli di prestiro a doppia motorizzazione indipendente con regolazione da quadro del rapporto di prestiro da 150% a 400%. Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato Quick Load System ,Carico facilitato bobina |

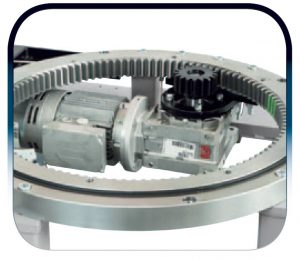

Gruppo basamento a ralla dentata
Sistema costituito da ralla dentata e manto a rulli ad alta resistenza
Rulli motorizzati in acciao Ø 76 mm* velocità max 15 mt/min
Lunghezza utile di L 1100 mm** interasse di 120 mm.
I rulli sono comandati da una trasmissione a catena in acciaio
*Opzionale: Ø 89 mm – ** L 1300 mm
Gruppo Albero/Colonna
Costruito in lamiera piegata a struttura tubolare ad alta rigidezza torsionale e flessionale
Altezza utile di avvolgimento pallet incluso :2200 mm STD ( opt 2400/2800/3100 opt )
Optional – Accessori
Techoplat 3000 può essere accessoriata con scarico a 90°, pressore stabilizzatore carico , cordonatore film pneumatico
Optional-Cordonatore- Stringifascia Variabile Film “VRD”
Sistema che può ridurre l’altezza della banda di film. In combinazione con il Multilevel Control permette la miglior soluzione in termini di contenimento del prodotto durante il trasporto,permette il miglior imballo per prodotti palettizzati di ogni tipo.
Vantaggi
Eccellente per fissare il film estensibile sul pallet
Elevata forza di contenimento del prodotto
Benefici
Possibilità di avvolgere in modo diverso per ogni livello del pallet
Regolazione forza di contenimento per ogni altezza della banda di film
Avvolgere con ciclo «tagliatella» per garantire il passaggio dell’aria
Optional R-Connect :modulo di controllo e connessione installabile nella Technoplat 3000
R-Connect è un modulo di controllo e inter-connessione ,che permette la raccolta, elaborazione ed archiviazione di dati produttivi provenienti dalle macchine installate. Attraverso un portale dedicato ad accesso controllato, raggiungibile da PC o da qualsiasi Device portatile, ci si può connettere e monitorare 24/7 le loro performance.R-Connect permette anche di apportare migliorie ai cicli macchina e fornire assistenza remota al ServiceAround Pack generando automaticamente segnalazioni in caso di guasti o manutenzione
Grazie a R-Connect si possono ottenere,risparmi sui costi del materiale di consumo e stabilizzazione e sicurezza dei propri carichi
Caratteristiche tecniche | Technoplat 3000 |
Produzione media oraria | 35-40 pallet/h |
Piatto a rulli motorizzati mm | Ø 76 L 1100 (std) Ø 89 L 1300 (opt) |
Diametro rotazione tavola mm | 2030 (L 1100 ) 2200 ( L 1300 ) |
Dimensioni max avvolgibili L x W | 100 x 120 cm / 110 x 130 cm |
Portata max carico | kg 1500 |
Altezza piano rulliera mm | min 400 – max 550 |
Dimensione min. prodotto | 600 x 800 mm |
Altezza max avvolgimento mm | h 2200 STD (2400-2800-3100 opt ) |
Lettura altezza carico | Fotocellula |
Carrello PDS | Prestiro motoriz.250% fisso |
Carrello PVS | Prestiro motoriz.400% variabile |
Pannello display | Touch Screen 7 colori |
Velocità rotazione piatto | Da 4 rpm a 15 rpm regolabile |
Reg.velocità rulli | Da 4 rpm a 15 rpm regolabile |
Velocità salita/discesa carrello | 1 ÷ 5,5 mt/min. regolabile |
Tensione alimentazione | 400 V (3 Ph)- 50/60 Hz |
Potenza installata kW | 4,0 PGS – 4,4 PVS |
Caratteristiche materiale | film polietilene estensibile |
Diametro esterno max bobina | Ø 300 mm |
Altezza bobina film | h 500 mm |
Spessore film | 17÷35 µm |
Diametro interno bobina | Ø 76 mm |
Peso max bobina | 20 Kg |
