Avvolgitori verticali -Automatici

TECHNOPLAT CS-CW

Technoplat CS e CW sono macchine avvolgitrici automatiche e rappresentano la soluzione innovativa per eseguire l’avvolgimento del pallet in modo completamente automatico. La macchina è dotata del Gruppo Pinza e Taglio Film con spalmatore, nella versione CS e saldatore nella versione CW che assicurano l’aggancio, il taglio e la spalmatura o saldatura della coda del film che rimane perfettamente aderente al pallet.

Sistema Pinza, Taglio e Saldatura
Il gruppo pinza e taglio è innovativo: tutte le operazioni sono eseguite singolarmente con la massima precisione per mezzo di un sistema ad azionamento pneumatico.L’automatismo della CW si completa poi grazie alla capacità di saldare a caldo il film senza tensionarlo alla fine del ciclo di avvolgimento.Il sistema di pinzatura permette, automaticamente, di predisporre la macchina per l’avvio successivo
L’avvio avviene per mezzo di telecomando magnetico o Sistema Pull-Cord

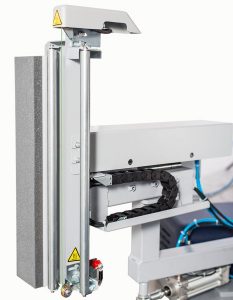

Pinza taglio Spalmatura CS

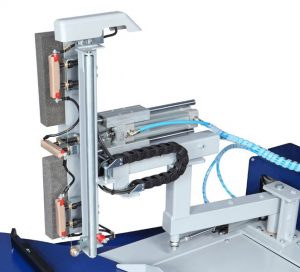

Pinza taglio Saldatura CW

Pannello Touch Screen e Multilevel Control
Nel Pannello è presente il Multilevel Control soluzione che permette di scomporre su 7 livelli l’altezza del prodotto con regolazione differenziata in continuo del tiro rotazione, sovrapposizione film e giri di rinforzo.Permette di personalizzare il ciclo di avvolgimento in relazione al prodotto con riduzione del film utilizzato, a vantaggio della produttività

Parametri regolabili da Pannello
Regolazione velocità di rotazione
Regolazione velocità salita e discesa separata
Impostazione n° giri alti/bassi e di rinforzo
Regolazione tiro film in salita e discesa
Percentuale di prestiro
Regolazione prestiro salita e discesa separata
Cicli Impostabili e Personalizzabili
12 programmi memorizzabili
Manuale salita-discesa carrello
Ciclo salita-discesa, solo salita o solo discesa
Ciclo mettifoglio
Regolazione ritardo fotocellula e/o Altimetro
Off-set da terra

Modelli disponibili

Technoplat 308 carrello FR

frizione elettromagnetica

Carrello stiro del film con freno elettromagnetico a polveri regolabile da pannello comando ad innesto temporizzato per agevolare l’aggancio del film alla base del pallet
Regolazione della tensione del film in 4 diverse fasi: alla base, in salita, alla sommità ed in discesa


Technoplat 508 carrello PDS

Prestiro motorizzato 250%

Carrello doppio sistema di prestiro attivabile da quadro comando con prestiro fisso al 250% intercambiabile e comando “Stretch Control” per passare a prestiro variabile attivando la frizione magnetica posizionata sul primo rullo di prestiro Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato

Technoplat 708 carrello PVS

Prestiro motorizzato 400%

Carrello a rulli di prestiro a doppia motorizzazione indipendente con regolazione da quadro del rapporto di prestiro da 150% a 400%. Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato.
Ideale per prodotti leggeri e instabili


Gruppo Basamento : Il  basamento a inforcabilità anteriore e posteriore garantisce il massimo della flessibilità nella movimentazione della macchina.Il piatto è montato su rulli a sfere ad alta capacità di carico. Il trascinamento del piatto avviene per mezzo di una catena ad alta resistenza, per evitare slittamenti ed assicurare l’assoluta costanza nella rotazione. Il piatto è costruito in lamiera striata per assicurare una maggiore aderenza del bancale evitando così scivolamenti del prodotto durante l’avvolgimento.

Gruppo Albero/Colonna Reclinabile
L’albero in acciaio è costruito in lamiera piegata a freddo ed ha una struttura tubolare che gli conferisce un’alta rigidezza torsionale e flessionale, rendendolo più resistente.
Altezza utile di avvolgimento pallet incluso :2200 mm STD ( opt 2400/2800/3100 mm)

Sicurezze
Arresto di sicurezza alla base del carrello
Segnale acustico di avvio ciclo
Distanza tra le parti fisse e mobili 500 mm
Salita/discesa carrello porta-bobina mediante catena
Distanza tra parti fisse-mobili 500 mm – Norma di Legge
Macchina costruite secondo le normative CE – ISO 9001

Optional – Accessori
Rampa di carico con trans-pallet manuale , pressino di stabilizzazione del carico.
Supporto carrello per bobina aggiuntiva materiali protettivi ( pluriball )

Optional-Cordonatore- Stringifascia Variabile Film “VRD”
Sistema che può ridurre l’altezza della banda di film. In combinazione con il Multilevel Control permette la miglior soluzione in termini di contenimento del prodotto durante il trasporto,permette il miglior imballo per prodotti palettizzati di ogni tipo.

Vantaggi
Eccellente per fissare il film estensibile sul pallet
Elevata forza di contenimento del prodotto



Benefici
Possibilità di avvolgere in modo diverso per ogni livello del pallet
Regolazione forza di contenimento per ogni altezza della banda di film impostata
Possibilità di avvolgere con il ciclo «tagliatella» per garantire il passaggio dell’aria

Optional R-Connect è un modulo di controllo e connessione opzionale installabile nella Technoplat
R-Connect permette la raccolta, elaborazione ed archiviazione di dati produttivi provenienti dalle macchine installate. Attraverso un portale dedicato ad accesso controllato, raggiungibile da PC o da qualsiasi Device portatile, ci si può connettere e monitorare 24/7 le loro performance.R-Connect permette anche di apportare migliorie ai cicli macchina e fornire assistenza remota al Service Around Pack generando automaticamente segnalazioni in caso di guasti o manutenzione.
Grazie a R-Connect si possono ottenere,risparmi sui costi del materiale di consumo e stabilizzazione e sicurezza dei propri carichi

Caratteristiche tecniche Technoplat CS-CW
Diametro piatto Ø 1650 mm  (Ø 1800 opt)
Dimensioni max avvolgibili 1000 x 1200 mm Ø 1650
Portata max carico 2000 kg (2500 opt)
Altezza max avvolgimento 2200 mm ( 2400/2800/3100 opt)
Lettura altezza carico Fotocellula
Kit telecomando e ricevitore 1 magnetico
Technoplat CS taglio e spalmatura coda film
Technoplat CW taglio e saldatura coda film
Carrello FR freno elettromagnetico
Carrello PDS Prestiro motorizzato fisso
Carrello PVS Prestiro motorizzato variabile
Pannello display Touch Screen 7 colori
Inforcabilità Anteriore / Posteriore
Velocità rotazione piatto 4 a 10 rpm regolabile
Velocità salita/discesa carrello 1 ÷ 4,0 mt/min. regolabile
Tensione alimentazione 230 V (1 Ph)- 50/60 Hz
Potenza installata kW 2,00 CS – 3,20 CW
Consumo aria compressa 5 Nl per ciclo
Caratteristiche tecniche film polietilene estensibile
Diametro esterno max bobina Ø 300 mm
Altezza bobina film h 500 mm
Spessore film 17÷35 µm
Diametro interno bobina Ø 76 mm
Peso max bobina 20 Kg
