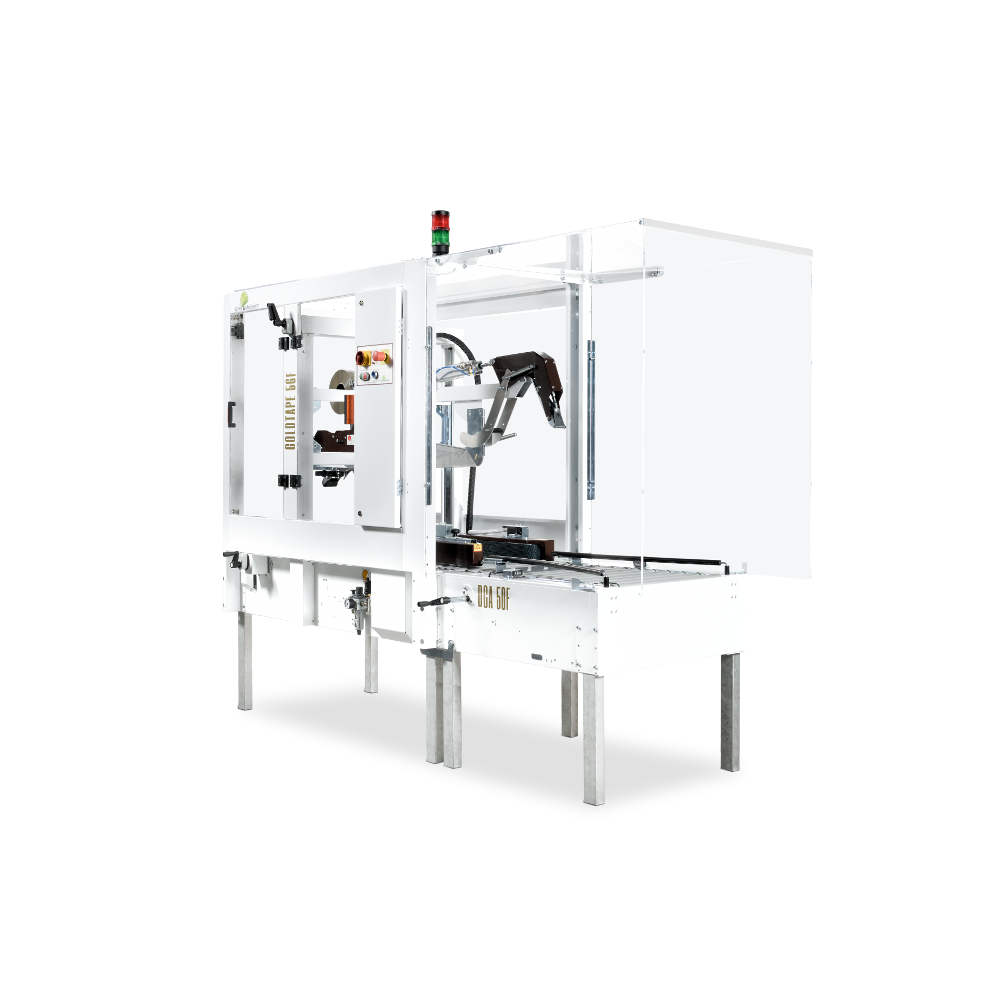

NASTRATRICE GTAPE 56F – 608F

Nastratrice con regolazione manuale e chiudifalde superiore che ripiega automaticamente le quattro falde superiori e sigilla con nastro autoadesivo la parte superiore ed inferiore lotti di scatole a formato fisso di tipo americano.
Le regolazioni sono facili e rapide da impiegarsi su linee completamente automatiche, non presidiate da operatori.
Corredata di rulliere in ingresso ed in uscita, costituisce una semplice e pratica postazione di imballaggio

Versioni e modelli disponibili:
Nastratrice  regolazione manuale chiudifalde GT TAPE 50FL
Lunghezza: da 220 a 650 mm
Larghezza: da 100 a 510 mm
Altezza: da 100 a 510 mm

Nastratrice  regolazione manuale chiudifalde GT TAPE 608FL
Lunghezza: da 220 a 800 mm
Larghezza: da 100 a 660 mm
Altezza: da 120 a 660 mm

Descrizione tecnica
Telaio in lamiera d’acciaio piegata, verniciata e imbullonata, con piano di scorrimento a rulli in metallo. Il trascinamento dei cartoni avviene tramite due cinghie laterali azionate da un unico motore. Protezioni antinfortunistiche con telaio in metallo e metacrilato (certificazione CE).
Il quadro elettrico gestisce il ciclo di lavoro in automatico tramite sensori e fotocellule

Teste nastranti
Le teste Nastranti sono realizzate in acciaio e alluminio anodizzato oppure totalmente in acciaio inox, per ambienti particolarmente aggressivi. Il sistema portabobina e i componenti del cinematismo interno, comprensivi delle lame, sono protetti da speciali pannelli per la massima sicurezza di utilizzo. Il lembo frontale viene applicato sul lato di avanzamento della scatola, il nastro viene così distribuito per tutta la lunghezza del cartone tramite il movimento dello stesso, tagliato dalla lama seghettata ed infine piegato sul lato posteriore. Sono disponibili in vari modelli, in funzione della larghezza del nastro e dell’altezza del lembo applicato sul lato ant/post. della scatola

Optional / accessori
Macchina con comandi opposti ,kit segnalazione fine/rottura nastro adesivo , Kit Stop&Go , cinghie di trascinamento scatole maggiorate e/o ribassate
Nr 4 rulli pressatori per mantenere uniti i lembi scatola , Set di ruote autobloccanti , set supporti macchina regolabili.

Optional – Centratore Cadenziatore
La macchina centra le scatole al suo centro e distanzia le stesse tra di loro. Il sistema é attivato pneumaticamente attraverso una fotocellula che, una volta letta la scatola, gestisce la salita e discesa del cancelletto di ingresso scatola alla macchina.



Caratteristiche tecniche GT 56FL – GT 608FL
Alimentazione elettrica 380 V trifase 50 Hz ( mono opt )
Protezione elettrica IP 54
Potenza elettrica 0,25 kW
Velocità trasferimento scatola 24,00 / mt – minuto
Rumorosità max 78 db
Produzione max oraria** 1300- 1400 scat/pph
Ingombro in pianta GT 56FL* 2620 x 1010 x kg 285
Ingombro in pianta GT 608FL* 3055 x 1160 x kg 350
*dimensioni totali comprensive di protezioni perimetrali
Caratteristiche Nastro adesivo
Materiale consigliato PPL HM – PPA – PPL SOLV
Dimensione rotolo Largh / lungh 38/50/75 L 330-660-990-1500
**dati indicativi in relazione alle caratteristiche delle scatole
