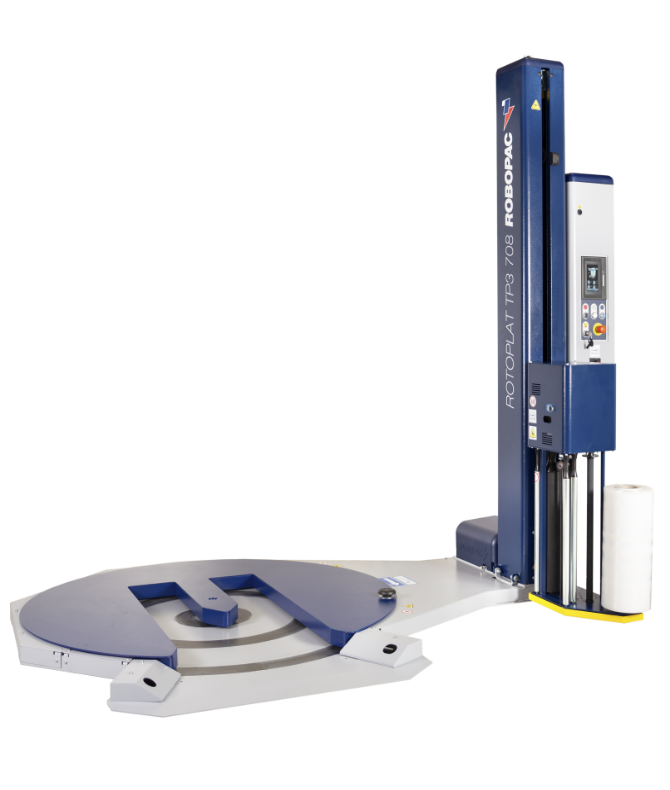

Macchina semiautomatica per l’avvolgimento di carichi pallettizzati con film estensibile con regolazione del tensionamento del film tramite quadro comandi.Il Touch Screen permette,in maniera semplice e funzionale la regolazione dei parametri e la memorizzazione dei programmi di avvolgimento.
Piatto sagomato a forchetta per il carico del prodotto tramite trans-pallet manuale
Pannello Touch Screen e Multilevel Control
Nel Pannello è presente il Multilevel Control soluzione che permette di scomporre su 7 livelli l’altezza del prodotto con regolazione differenziata in continuo del tiro rotazione,sovrapposizione film,giri di rinforzo. Permette di personalizzare il ciclo di avvolgimento in relazione al prodotto con riduzione del film utilizzato
Parametri regolabili da Pannello
Regolazione velocità di rotazione
Regolazione velocità salita e discesa separata
Impostazione n° giri alti/bassi e di rinforzo
Regolazione tiro film in salita e discesa
Percentuale di prestiro
Regolazione prestiro salita e discesa separata
Cicli Impostabili e Personalizzabili
12 programmi memorizzabili
Manuale salita-discesa carrello
Ciclo salita-discesa, solo salita o solo discesa
Ciclo mettifoglio
Regolazione ritardo fotocellula e/o Altimetro
Off-set da terra
Modelli disponibili | |
Rotoplat TP3 308 FR |
frizione elettromagnetica |
Carrello con dispositivo di stiro del film con freno elettromagnetico a polveri controllabile da pannello comando ad innesto temporizzato per agevolare l’aggancio del film alla base del pallet freno elettromagnetico a polveri garantisce alta precisione nel controllo della coppia frenante e nessuna emissione di materiale inquinante | |
Rotoplat TP3 508 PDS |
Prestiro motorizzato 250% |
Carrello doppio sistema di prestiro attivabile da quadro comando con prestiro fisso al 250% intercambiabile e comando “Stretch Control” per passare a prestiro variabile attivando la frizione magnetica posizionata sul primo rullo di prestiro Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato | |
Rotoplat TP3 708 PVS |
Prestiro motorizzato 400% |
Carrello a rulli di prestiro a doppia motorizzazione indipendente con regolazione da quadro del rapporto di prestiro da 150% a 400%. Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato |
Basamento TP3 a inforcabilità posteriore offre massima flessibilità nella movimentazione
Il piatto è costruito in lamiera striata per una maggiore aderenza del bancale,il trascinamento avviene per mezzo di catena ad alta resistenza e ruota in appoggio su rulli a sfere ad alta capacità di carico.
TP3 è studiato per caricamento con transpallet,con possibilità di cambiare lato di carico offrendo 3 configurazioni differenti a seconda delle esigenze del cliente
Ingresso al carico dotato di fotocellula-sbarramento per allarme ostruzione avvio ciclo
Colonna Reclinabile
Albero reclinabile in acciaio costruito in lamiera piegata a freddo con struttura tubolare che gli conferisce un’alta rigidezza torsionale e flessionale,rendendolo più resistente.
Altezza utile di avvolgimento pallet incluso:2200 mm standard (2400/2800/3100 opt)
Sicurezze
Arresto di sicurezza alla base del carrello
Segnale acustico di avvio ciclo
Fotocellula sbarramento ingresso carico
Salita/discesa carrello porta-bobina mediante catena
Distanza tra parti fisse-mobili 500 mm – Norma di Legge
Optional – Accessori
Taglio automatico film a fine ciclo
Pressino di stabilizzazione del carico
supporto carrello per bobina aggiuntiva materiali protettivi ( pluriball )
Optional-Cordonatore Stringifascia Variabile Film “VRD”
Sistema che può ridurre l’altezza della banda di film.In combinazione con il Multilevel Control permette la miglior soluzione in termini di contenimento del prodotto durante il trasporto,permette il miglior imballo per prodotti palettizzati di ogni tipo.
Vantaggi
Eccellente per fissare il film estensibile sul pallet
Elevata forza di contenimento del prodotto
Benefici
Possibilità di avvolgere in modo diverso per ogni livello del pallet
Regolazione forza di contenimento differenziata per ogni altezza-banda film
Possibilità di avvolgere con ciclo «tagliatella» per il passaggio dell’aria
Optional R-Connect
R-Connect è un modulo di controllo e inter-connessione installabile nella Rotoplat TP3,che permette la raccolta,elaborazione ed archiviazione di dati produttivi provenienti dalle macchine installate.Attraverso un portale dedicato ad accesso controllato,raggiungibile da PC o da qualsiasi Device portatile,ci si può connettere e monitorare 24/7 le loro performance.R-Connect permette anche di apportare migliorie ai cicli macchina e fornire assistenza remota al Service Around Pack generando automaticamente segnalazioni in caso di guasti o manutenzione
R-Connect permette,risparmi sui costi del materiale di consumo e minor manutenzione.
Caratteristiche tecniche | Rotoplat TP 3 |
Diametro piatto mm | Ø 1650 std -Ø 1800 opt. |
Carico prodotto | frontale,laterale dx-sx |
Dimensioni max avvolgibili cm | 100×120 Ø1650-120 x 120 Ø1800 |
Portata max carico | kg 1500 |
Altezza max avvolgimento mm | 2200 std -2400/2800/3100 opt |
Lettura altezza carico | Fotocellula a riflessione |
Carrello FR | freno elettromagnetico |
Carrello PDS | Prestiro motorizzato 250% |
Carrello PVS | Prestiro motorizzato 400% |
Pannello display | Touch Screen 7 colori |
Inforcabilità | Posteriore |
Velocità rotazione piatto | da 4 a 10 rpm regolabile |
Velocità salita/discesa carrello | 1÷4,0 mt/min.regolabile |
Tensione alimentazione | 230V 1Ph 60 Hz |
Potenza installata | 0,55 kW |
Caratteristiche materiale | polietilene estensibile |
Diametro esterno max bobina | Ø 300 mm |
Altezza bobina film | h 500 mm |
Spessore film | 17÷35 µm |
Diametro interno bobina | Ø 76 mm |
Peso max bobina | 20 Kg |
